2012年4月14日 土曜日
急に授業枠が変更になって、「中国語」
(と、卓球)取れなくなったぞ~!\(゚д゚;)
…何事も計画的にやらねばなりません。
今週火曜のカブの日が、突然ピッピちゃんにすり替わったのも今日へのフリ。
K-SMART計画の心髄ともいえよう、今日のこの
H計画。
すでに春休みも終わってるし、先週は「来週出る」とか言ったものの、結局火曜の押し出しでギリギリ今週中である土曜日になってしまいました。
(ちょっと意味不明)
とりあえず、計画グダグダ真っ最中なのです…(;‾▽‾)ゞ
急に出てきた懐かしい単語
『K-SMART計画』、これが目指すのは、
とことんスマート化です!
何をどうスマートにしたいかっていうと、、、
道を走っているときにですね、原付とはいえ
車線合流するときとかってありますでしょ?
これまでは、列に入れてくれた後方車両に、、、
さんきゅー!って
手を挙げて合図してました。
原付だし、これはこれでいいのではないかと思います。
しかしこれが、、、
ハザードランプでお礼ができたら、それはそれはスマートなのではないかっ…!?( ´▽`)/
ここには計画性なんて何もありません。
ただの思い付きです…。(;´▽`)/
…というか、去年のカフェカブで、わが師・カブヒロさんがあるカブを見て、
「あっ、あのカブ、ハザードランプ点けてる!( ・▽・)/」
って言った一言を聞いて以来、ちょっとソレに憧れてしまっていたんです。。。
そんなときに手に入れた、80年代カブのハンドルスイッチ。
PとH。
Pでパッシング、
Hでハザードが出せたら、カッコいいじゃない!( ´▽`)/
前述のとおりパッシングはバッサリ企画倒れしておりますが、今回のハザードについては、それなりに下調べと研究、そして、ヒラメキがあるのです!
研究の成果、かなり
都合よく最適化して示したウインカー周りの配線図。
(実際はちょっと違うはずです。。。)
小学生でもわかりやすそうな…?
リレーは、一定リズムでON-OFFを切り替えてくれる部品です。それ以外は説明不要かな?
こんな回路を頭の中で思い浮かべてみて、ちょっと考えてみる。。。
普段、左右の方向指示に使っている上下スライドスイッチ、この図では上の方あるスイッチボックスの中では、
電流を左と右、どちらに流すかを切り替えています。
図では左につながっているので、左ウインカーが点いていますね…。
ここでヒラメキ。(`・ω・)/
左右同時にONにしたら、両方のウインカーが点くんでないの…?!
実際にやってみた。
が、写真はない。。。(;‾▽‾)
スイッチボックスを開けて、左右同時にONになるように金属片をあてがってみたところ、、、
じーーーーーーーーー……………
…っていうヤバそうな音がしただけで、
点滅はおろか、光りすらしませんでした。。。
そう、ここで出てくるのが今週火曜のピッピちゃんのお勉強。
ウインカーリレーってのは、定格と
消費電力が違うと、正常に動作しないことがあるのです!
カブのリレーの定格消費電力は、メーターランプ3.4Wと、前後片側のウインカーバルブが20W。
これに前後両側の40W、ほぼ倍もの負荷をかけたわけですから、正常に動くはずもありません。。。
ここで考える、後ろ2つだけを同時点滅させれば、一応でも20W。
できなくもないけど、かなり面倒な配線になりそう。。。
いや、他にももっといい手があった…!
ヤフオクで見つけた、
オトコ・Kawasaki バリオス250!
(この不良っぽい人たちの中に、兄貴がいます。。。(((゚д゚;))))
…の、

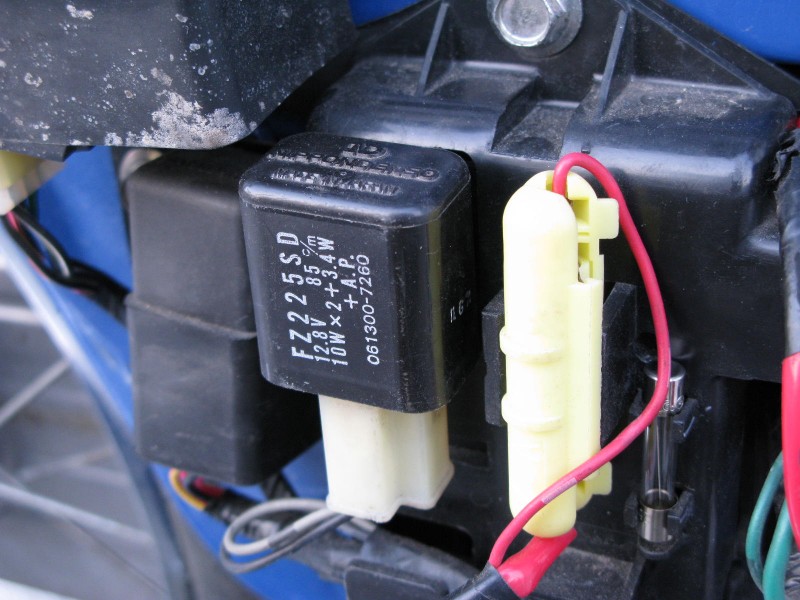

ウインカーリレー…。(左)
リレーの定格消費電力が高いものに変えてしまえば、前後両側4灯でも同時点滅できるはず!!\(゚▽゚ )
カブ用リレーの定格が23.4Wなのに対し、バリオス用のは
33.4W!
(部品に表記してある白文字の式を計算すれば簡単にわかります。)
何を勘違いしたのか、カブのウインカーバルブが8Wだと思って買っちゃいました…。500円。(;^^)
8Wx4灯だったら計算通りだったのに…。
作っている会社
(日本電装)も規格も一緒で、型番が違うだけなので、そのままポン付けできます。
これに付け替えてみて、まずは
片側ウインカーの動作確認!
ぴっこん、ぴっこん、ぴっこん……。
おー!ちょっと遅いけど、全然許容範囲内で点滅するぞ!( ・▽・)/
実際の消費電力がリレーの定格以上だと早い点滅に、定格以下だと遅い点滅になるので、当然の現象であります。
それじゃー、、、両側同時ONにしたらっ…?!
キターーーーーーーー!!! \(゚∀゚ )ノ
チッカチッカチッカ………と、ちょっとかなり早めながら、4灯全部が点滅してます…!
片側だけのウインカーが許容範囲内のリズムで点滅したのも、中途半端に33Wのリレーにしたのが当たりだったのかもしれません…!
これはひょっとすると、
最も簡単なハザード機能の作り方なのではないか…?!
これは完成形としていいと思う。
…でも、
左右同時にONにする回路、、、と、そのスイッチ、作るのが結構面倒なんだなぁ。。。
なにせ、あのPとHのスイッチボックスには大問題があって…。
あと、なんか早すぎるハザード点滅と、わずかながら遅いウインカー、、、なんか、
スマートじゃない…かな…??
そんなことを言っちゃって、次回に続くのです…!!(;・∀・)/
